測量・調査、設計から維持管理の各段階において3次元モデルを活用することにより、現場作業の安全性と業務効率の向上、品質の確保、コスト削減等、高い事業効果が期待できます。

3次元モデル設計
3次元モデル設計
3次元統合モデル
3次元統合モデル
  • UAV初め3次元レーザスキャナ、GNSSスマートアンテナ等を活用し測量を省力化
  • 誤差10mm以下の高精度な3次元測量、高密度な点群データの取得が可能
DJI Matrice 300 RTK
DJI Matrice 300 RTK
3次元レーザースキャナ
3次元レーザスキャナ

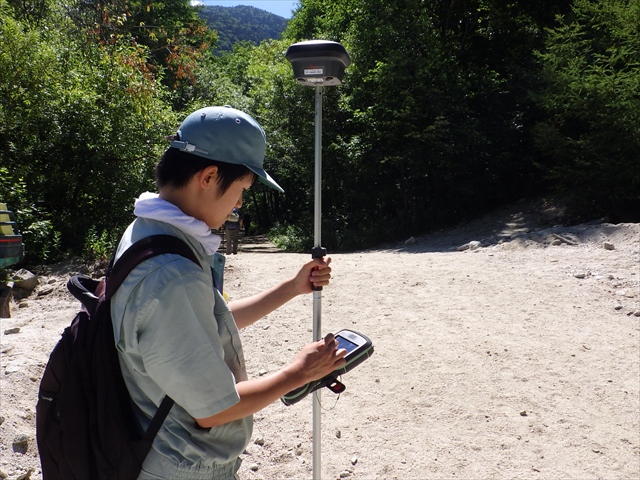

GNSS スマートアンテナ
GNSS スマートアンテナ
3次元点群処理システム TREND-POINT
3次元点群処理システム TREND-POINT
WEB点群ビューア
WEB点群ビューア
※画像をクリックするとPotree Viewerで点群を確認できます
  • ドローン、レーザスキャナを使用した3次元地形測量によって得られた航空写真および点群データから、3D CADを用いて次の3次元モデルを設計
    1. 現況地形モデル:設計計画の基礎となる工事前の地形モデル
    2. 設計計画モデル:設計条件等に基づいた構造物の設計モデル
現況地形モデル
現況地形モデル
設計計画モデル
設計計画モデル
電線共同溝 3Dモデル
電線共同溝 3Dモデル
  • 地形モデルと設計計画モデルを組み合わせ、3次元統合モデルを作成
  • あらゆる角度から立体的に図面を見ることができるため、お客さま及び地元関係者、施工業者さまとの円滑な意思共有が可能
3次元統合モデル
3次元統合モデル
Unreal Engineを使用したVRモデル
Unreal Engineを使用したVRモデル
  • イメージを伝えやすい3次元の設計図は、ウェブ会議においても威力を発揮
  • ウェブ会議ツールを用いて、各拠点間をつなぐ双方向のリモート会議を強力バックアップ!
Web会議システム MAXHUB S86
Web会議システム MAXHUB S86

使用機器

UAV DJI Matrice 300 RTK
DJI Mavic Pro
DJI MAVIC 3
DJI Air 3
地上レーザスキャナ Leica RTC 360
ハンディレーザスキャナ Leica BLK2GO
GNSS スマートアンテナ Leica GS18T RTK ローバー
TOPCON HiPer VR
VRヘッドセット Oculus Rift S
Meta Quest2
Web会議システム MAXHUB S86、S76 各1台

ソフトウェア

統合型BIM,CADソフトウェア AUTO DESK AECコレクション
3次元CADソフトウェア 川田テクノシステム V-nasClair
3D点群処理システム 福井コンピューター TREND-POINT
Leica Cyclone REGISTER 360
写真解析用ソフトウェア Pix4D Pix4Dmapper
